隨著電子海圖系統在船舶上的逐步普及，越來越多的人開始關注并加入到電子海圖相關標準及系統的研究。為了更好地服務于國內相關行業單位和從業者，北京世紀安圖數碼科技發展有限責任公司作為FME的國內總代理，于2021年年底引入了“S-57 For FME”插件的銷售代理。
通過該插件，用戶可以實現S-57與其他空間數據格式間的自由轉換。簡單來說電子海圖可分為兩個部分，一部分是電子海圖數據（ElectronicNavigation Chart，簡稱ENC），另一部分是各種基于電子海圖數據的應用系統。電子海圖和電子海圖顯示及信息系統一起為航海人員提供一個海圖信息平臺，使使用者能夠非常直觀、方便地了解到所處海域的狀況。同時在這個平臺上還集成有多種航海設備的信息（如GPS、雷達等），最終為船舶的航行安全帶來更好的保障。S-57即為其中的一種IHO水道測量數據交換標準及其制作的矢量數據，該標準規定了ENC的數據交換格式、ENC數據庫的性能標準，以及ENC的改正概要。S-57將真實世界定義為特征物標和空間物標，前者描述特征屬性，后者描述空間屬性。特征物標包括描述特征屬性但不包括任何幾何形狀，而空間物標可以包含位置信息，同時必須包含幾何形狀。
1.1特征物標簡介
特征物標可以不關聯任何空間物標而存在，但每一個空間物標必須至少關聯一個特征物標，而不能獨立存在。S-57定義了四類特征物標：元物標(Meta)：包含其它物標信息的特征物標。例如坐標系統，投影，橫縱坐標基準，源比例尺及高度、深度測量單位等。制圖物標(Cartographic)：包含真實世界物體的、由制圖符號代表的信息組成的特征物標，例如燈塔。地理物標(Geo)：包含真實世界物體的描述信息的特征物標。關系物標(Collection)：包含描述另外兩個物標關系的特征物標。
1.2空間物標簡介

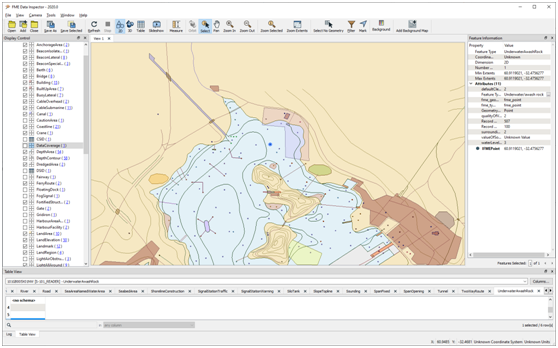

空間物標可以是矢量、柵格或矩陣數據。S-57標準中向量物標以四種拓?fù)浣Y(jié)構編碼：制圖輪廓(Cartographic spaghe-tti)、鏈接節點(Chain-node)、平面圖形(Planar graph)、全拓?fù)浣Y(jié)構(Full topology)。每一種拓?fù)浣Y(jié)構下編碼的向量物標都反應了客觀世界的空間屬性，其拓?fù)浣Y(jié)構也依次越全面。目前國內電子海圖、河圖等一般采用這種格式數據。FME?軟件原生自帶了S-57讀模塊，允許FME用戶對IHOS-57格式進行讀取、顯示和查詢電子航海圖。和其他所有FME支持的格式一樣，S-57讀模塊可在 FME Workbench 中用于高級數據處理任務和轉換功能。但S-57 的某些特性，例如數據質量信息，無法通過 S-57 讀模塊直接訪問，但可以使用ISO8211 讀模塊來進行提取。
2.1主要功能
- 可以在FME 應用程序（Desktop、Server、Cloud的所有組件）中順利集成S-57格式進行數據轉換，支持FME自帶的大量的轉換器對其進行數據處理
- ?支持S-57源數據集讀取：支持 S-57 簡單和復雜的各類屬性讀取，可以提取要素、要素關聯數據集和描述性信息等內容，包括要素圖層名稱、要素類型代碼、幾何類型等
- S-57 讀模塊依賴于具有 S-57 要素類別及其屬性定義的 CSV 文本文件，通過該csv文件可以自定義對象類文件和自定義屬性文件?
- Additional Military Layers 1.0
- Additional Military Layers 2.0
2.3支持的操作系統
Windows 系統的32位和64位、Linux、Mac

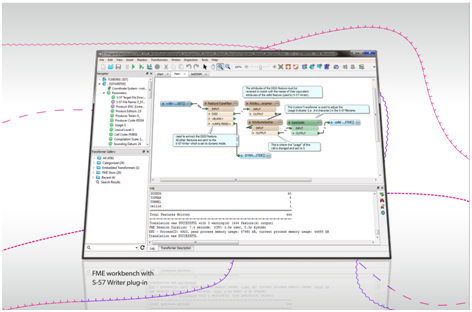

注意：S-57 Writer for FME是FME的一個擴展插件，需付費使用。它允許FME用戶將其數據導出為S-57格式，以便產生ENC、IENC、AML或自定義的S-57產品。該插件的主要功能有如下幾點：
3.1主要功能
- 可以在FMEWorkbench和FME DataInspector中順利集成，能夠集成到批處理中
- 支持所有通用的S-57產品，支持所有 S-57 產品的最新版本
- 集成了 S-57 拓?fù)錂z查和更正，包括S-57特定的拓?fù)鋬?yōu)化
- 允許控制 S-57 要素記錄 ID 和要素對象ID。
- 隨附適用于所有受支持產品的S-57 模式導入器
- 自帶用于測試轉換和自習的大量示例工作區、幫助文檔
- 支持寫模塊設置S-57單元格頭信息(編譯比例尺、用法、使用情況、版本等)
- 支持寫模塊設置參數以指定S-57產品類型和產品版本(如ENC 2.0或lENC 2.4)
- 支持優化函數，包括：刪除重復幾何圖形、刪除部分冗余邊緣
- 支持Schema Importer功能，S-57 Schema Importer將提供所有S-57對象類的列表。適用于特定的S-57產品ENC或IENC)
3.2支持的格式版本
- IENC,versions1.02,2.0,2.1,2.2,2.3,2.4
- AML-CLB,versions1.0 and 2.1
- AML-ESB,versions1.0 and 2.1
- AML-LBO,versions1.0 and 2.1
- AML-MFF,versions1.0and2.1
- AML-RAL,versions1.0 and 2.1
- AML-SBO,versions1.0 and 2.1
3.3支持的坐標系統
對于S-57數據集，只允許使用基于WGS-84的地理坐標。因此，必須從坐標系庫中選擇以下坐標系之一：
3.4支持的FME版本
- S-57可用于Windows 32位和64位的FME。
3.5支持的操作系統
